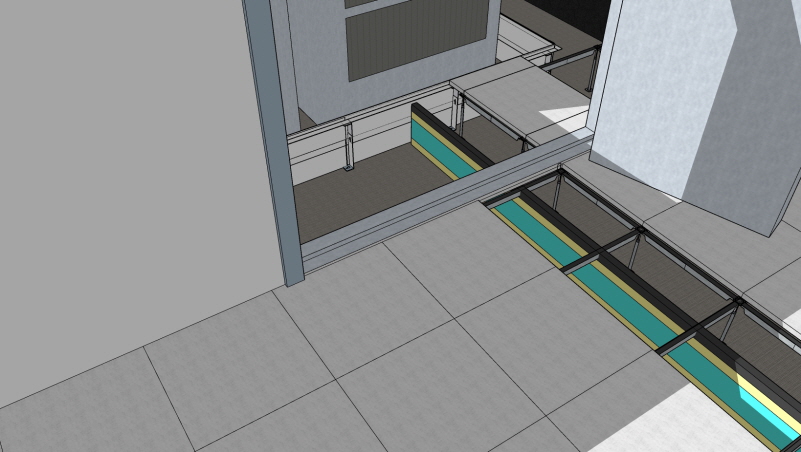

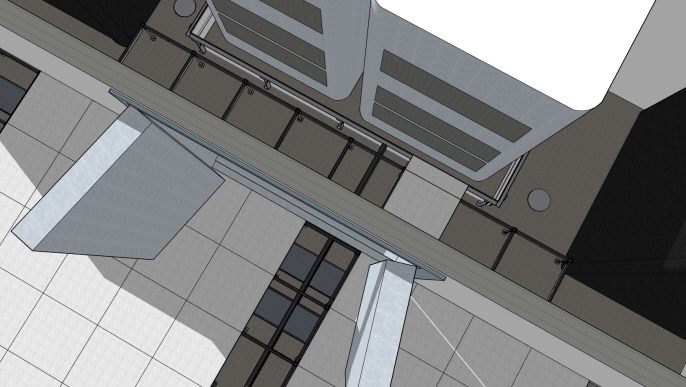

이중 바닥재하부 베플 칸막이설치작업 정리

1. 작업 준비 및 구간 확인

1. 작업공간 위치 확인.
2. 작업공간에 다른 공정의 작업 부자재가 있으면 이동 요청.
3. 다른 구간 이동 후 작업 가능 여부 확인.
4. 각 작업대 및 콤프레샤 핸드 카 외 대차 및 작업 도구, 전업 전기 리드선 천정에 올려 고정.
5. 바닥 보양 재 제거.
6. 이중 바닥재를 옆에 두기.

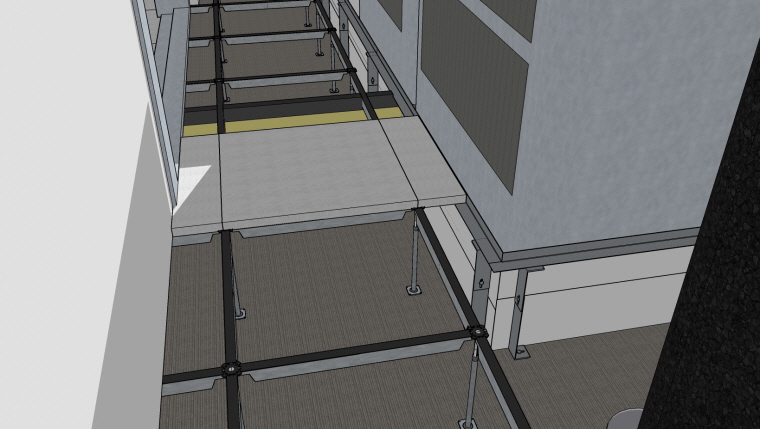

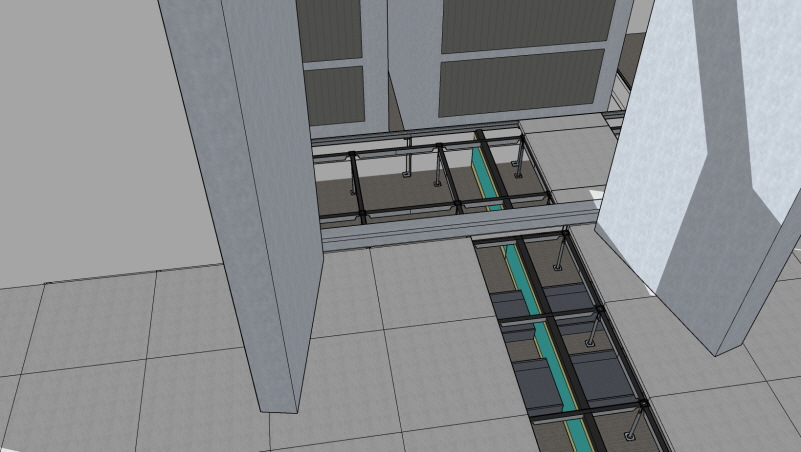

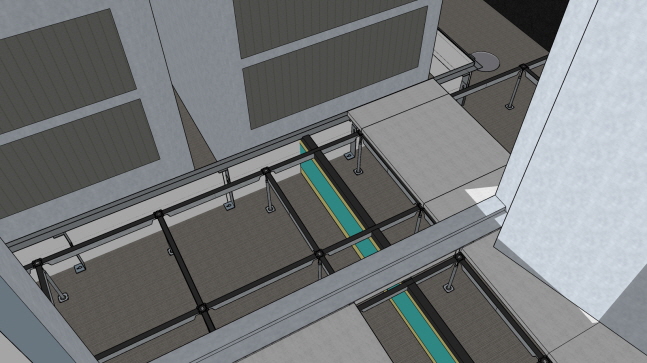

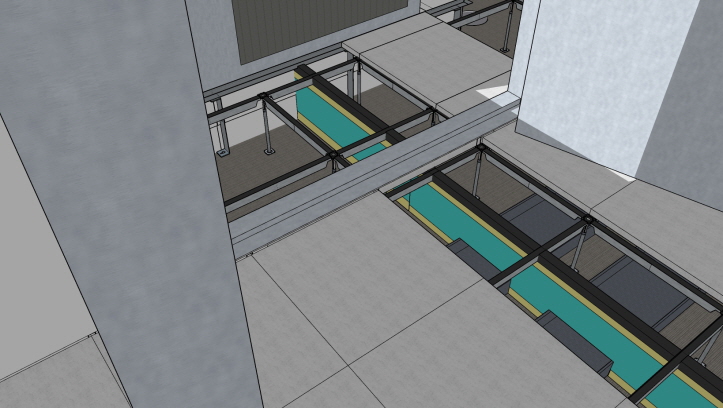

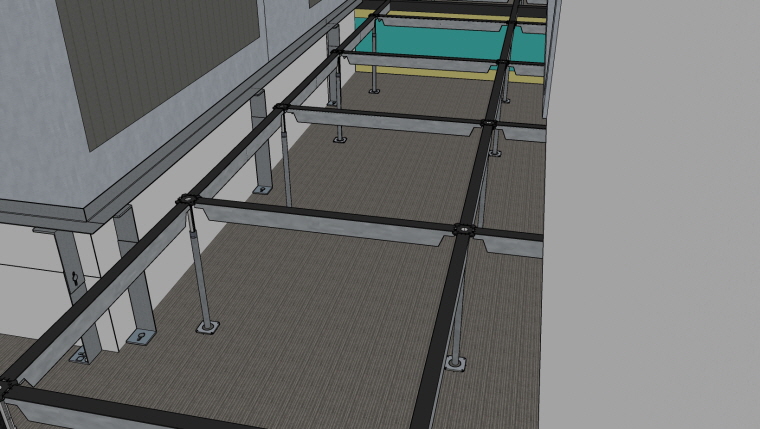

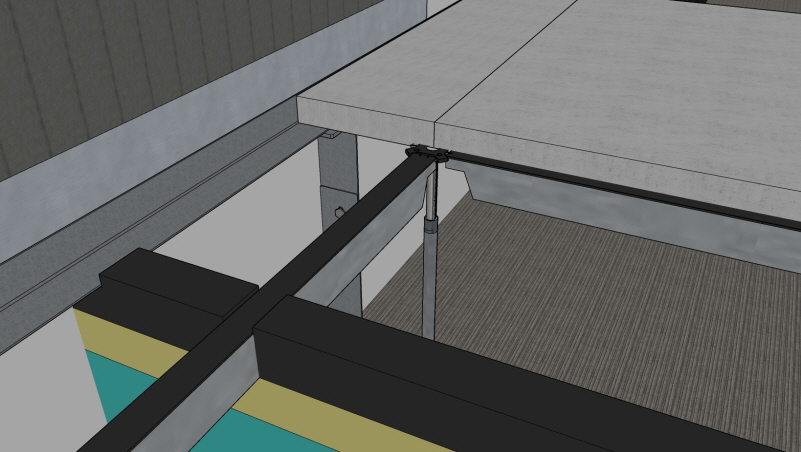

2. 베플 칸막이 설치구간 스트링거 하부 각 부위 높이 확인

1. 스트링거 하부 높이를 구간별로 재확인.
2. 높이에 맞는 베플 칸막이 스트링거 위에 배치.
3. 스트링거 교차 부위 좌우 수직컷팅 칼집 넣기.
4. 베플 칸막이를 늬우서 스트링거 하부로 넣고 중앙에 세우기.
5. 상단 난연 스펀지를 스트링거 부위로 밀어 넣어 바람 통과 차단.
6. 동일 작업을 연속으로 반복하며 베플 칸막이 세우기.

3. 통신/전선 트레이 및 보강

1. 통신 트레이 또는 전선 트레이 겹치는 부위 따내기.
2. 따낸 후 "ㄷ"자 내부 보강재(MDF) 넣기.
3. 422 타카로 고정.

4. 갈바 철판 작업

1. "ㄷ"자 갈바 철판 길이 측정 후 위치 표시 및 절단.
2. 철판을 베플 칸막이 따낸 부위에 422 타카핀으로 고정.
3. 따낸 베플 칸막이를 원위치에 다시 넣어 세우기.
4. 외측/내측 남는 부위를 실측 후 상·하부 덮개, 내부 MDF 심재 넣고 422 타카로 고정.

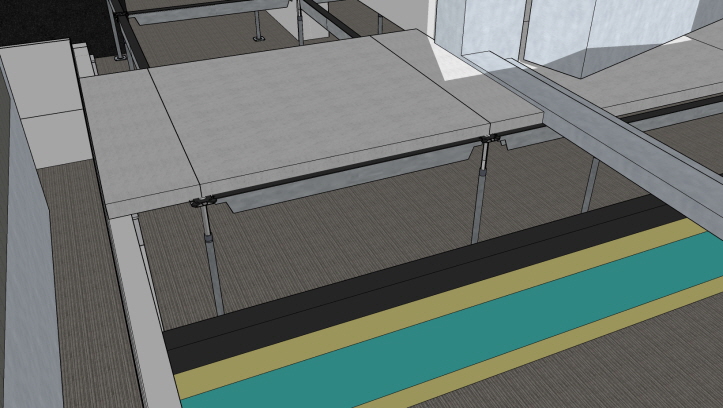

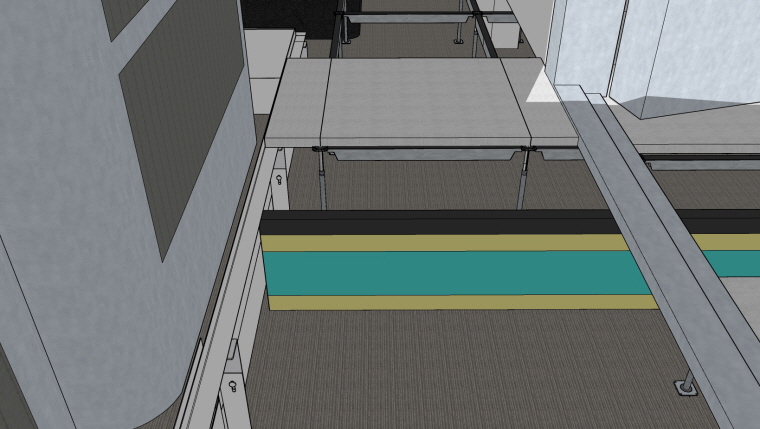

5. 베플 칸막이 상·하부 덮개 및 스트링거하부에 장착

1. 하부 덮개를 베플 칸막이에 끼우고 422 타카로 고정.
2. 상부 덮개를 씌운 후 스트링거 위치에 맞춰 끼우고 중앙에 세우기.
3. 한 방향부터 각 베플 칸막이 상부 덮개를 스트링거 하부에 밀착 후 끝부위 좌우 1개씩 422 타카 고정.
4. 반대편도 동일하게 밀착 후 좌우 1개씩 고정.
5. 1차 스트링거 하부에 고정된 베플 칸막이에 내부 심재 간격 600mm 각 부위 좌우 측면 상단 타카 핀 고정.
6. 동일 작업 반복하며 다음 베플 칸막이도 고정.
7. 직선라인으로 교정하기 각 구간별,

6. 실리콘 코킹 작업

1.   반투명 실리콘으로 베플 칸막이 겹치는 부위 코킹 후 헤라로 밀착.

2.   하부 바닥면 및 닫는 코너부위 길이 방향 좌우에도 실리콘 도포.

3.   라운드(R)형 헤라로 밀착.

4.   바닥 꺼짐 부위는 2~3차로 실리콘 투입, 좌우 코킹으로 바람길 차단.

5.   심한 바닥 꺼짐은 "ㄴ"형 또는 일자형 갈바 철판으로 베플 면과 바닥면 접착, 2차 실리콘 코킹 후 R 헤라로 마무리.

7. 바닥면 전선 주름관 및 배관 통과 시

1. 바닥면 전선 주름관 또는 각종 배관 통과 여부 확인.
2. 상황에 따라 아래 방법 중 현장 여건에 맞게 적용.

• 베플 칸막이 하부 따내기 작업 후 통과
• 베플 칸막이를 상부 스트링거 내부로 끼워 통과

통과 후 틈새 발생 부위는 반투명 실리콘으로 충분히 충진.

헤라를 사용하여 밀착 마감하여 바람길 차단.

8. 꺾임(코너) 구간 베플 칸막이 설치 시

1. 베플 칸막이를 꺾어서 설치해야 하는 구간 확인.
2. 절단면 내부에 MDF 보강재 삽입.
3. 상·하부 스펀지 및 갈바 철판을 절단 후 위치에 맞게 고정.
4. “ㄱ”자 방향으로 꺾인 부위는:

• 절단면 교차부 베플 칸막이를 “ㄱ”자 갈바 철판으로 연결.
• 양쪽 베플 칸막이를 422 타카핀으로 확실히 고정.

고정 완료 후 후공정으로 절단·접합 부위 전면에 실리콘 도포하여 기밀 확보.

9. 마무리 작업

1. 이중 바닥재를 원상태로 덮기.
2. 주변 폐기물 수거 및 현장 청소.
3. 보양재를 원상태로 복구 후 부분 테이핑 작업.
4. 작업용 전기 리드선을 천정에서 해체.
5. 각 자재대차 및 공구대차를 다음 작업 구간으로 이동.

 ​
